YCJ齿轮减速机 YCJ齿轮减速器 YCJ齿轮减速电机
YCJ减速机YCJ71 YCJC80 YCJ100 YCJ112 YCJ132 YCJ160 YCJ180 YCJ200 YCJ225 YCJ250 YCJ280 YCJ315

YCJ系列齿轮减速三相异步电动机是桥星减速机公司根据国家JB/T6442—92标准设计、制造，并符合IEC标准的最新产品。它由拖动电动机与齿轮减速装置耦合而成，具有结构紧凑、体积小、重量轻、噪声低、振动小、效率高等特点，是理想的低速动力源。广泛适用于冶金、矿山、轻工、化工、钢铁、水泥、印刷、制糖、食品、橡胶、医药、建筑、起重运输、农机等行业；并可供引进设备配套与维修。

安装示意图

代号	B3	B5	B6	B7	B8
示意图
代号	V1	V3	V5	V6
示意图

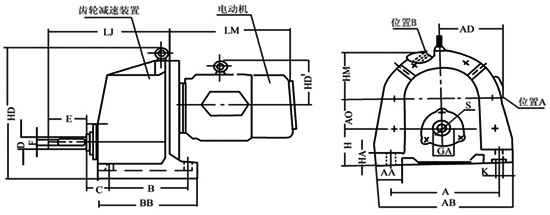

YCJ71—112单级减速器

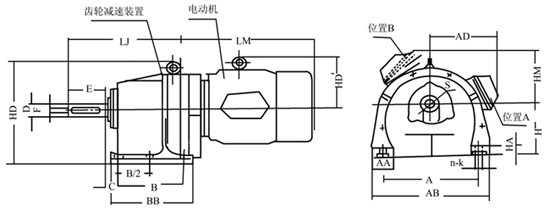

YCJ132—280两级与三级减速器

底脚安装的减速电动机

机座号	安装尺寸											外形尺寸
机座号	A	B	B/2	C	D	E	F	H	K	n	S‵	AA	AB	BB	GA	HA	HD	AO	LJ
71	180	150	—	36.5	28	60	8	71	14	4	M8	45	225	192	31.0	22	235	70	240
80	205	170	—	39.5	32	80	10	80	18	4	M10	52	255	218	35.0	28	305	75	275
100	270	205	—	44.5	42	110	12	100	24	4	M12	60	330	255	45.0	35	355	100	345
112	300	215	—	44.5	48	110	14	112	24	4	M12	60	360	265	51.5	40	420	110	355
132	215	150	—	37.0	32	80	10	132	14	4	M10	40	260	192	35.0	25	265	—	295
160	260	160	—	43.5	42	110	12	160	18	4	M12	55	320	208	45.0	30	310	—	355
180	300	190	—	31.0	48	110	14	180	24	4	M12	65	370	248	51.5	35	350	—	370
200	330	220	—	31.0	55	110	16	200	24	4	M16	70	400	278	59.0	40	380	—	400
225	360	240	120	31.0	70	140	20	225	24	6	M20	70	430	298	74.5	45	430	—	450
250	420	260	130	31.0	75	140	20	250	24	6	M20	75	490	318	79.5	50	470	—	465
280	450	280	140	32.0	85	170	22	280	24	6	M20	80	520	340	90.0	55	525	—	520

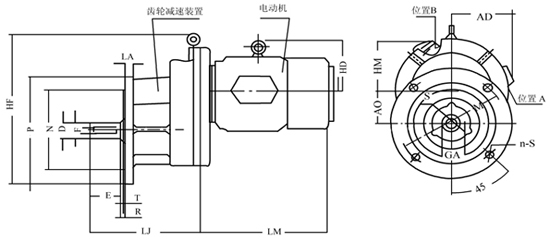

YCJ71—112单级减速器

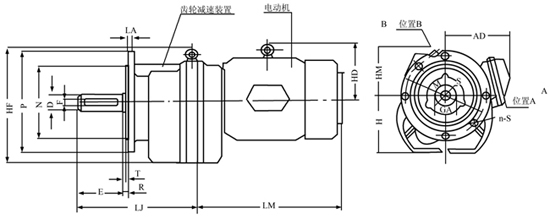

YCJ132—280两级与三级减速器

凸缘安装的减速电动机

减速器机座号	安装尺寸											外形尺寸
减速器机座号	D	E	F	M	N	P	R	S	T	n	S‵	LA	GA	AO	HF	LJ	H
71	28	60	8	165	130	200	0	12	3.5	4	M8	14	31.0	70	260	240	—
80	32	80	10	215	180	250	0	15	4.0	4	M10	16	35.0	75	350	275	—
100	42	110	12	265	230	300	0	15	4.0	4	M12	16	45.0	100	405	345	—
112	48	110	14	300	250	350	0	19	5.0	4	M12	20	51.5	110	485	355	—
132	32	80	10	215	180	250	0	15	4	4	M10	14	35.0	—	265	295	132
160	42	110	12	265	230	300	0	15	4	4	M12	16	45.0	—	310	355	160
180	48	110	14	265	230	300	0	15	4	4	M12	16	51.5	—	350	370	180
200	55	110	16	300	250	350	0	19	5	4	M16	20	59.0	—	380	400	200
225	70	140	20	350	300	400	0	19	5	4	M20	20	74.5	—	430	450	225
250	75	140	20	400	350	450	0	19	5	8	M20	22	79.5	—	485	465	250
280	85	170	22	500	450	550	0	19	5	8	M20	22	90.0	—	570	520	280
